Aligra
Solución ganadora del reto urbano promovido por el ayuntamiento de Barcelona "Regeneración de edificios residenciales existentes con sistemas innovadores sostenibles"
-
-
-
-
-
-
-
Aligra es un sistema innovador y sostenible que nace como respuesta al Programa de Regeneración Urbana del Ayuntamiento de Barcelona (de la fundación BIT Hábitat), que desarrolla una estrategia global, unitaria y multidisciplinar de actuaciones sobre edificios y tejidos urbanos vulnerables en situaciones de insuficiencia o degradación. El resultado es un sistema integrado de construcción prefabricada a base de elementos bidimensionales (2D), que aprende de las soluciones más interesantes que ya ofrece el mercado, y las traduce a un sistema genérico, de código abierto, adaptable a cualquier licitación o situación constructiva sin las restricciones impuestas por las patentes privativas.

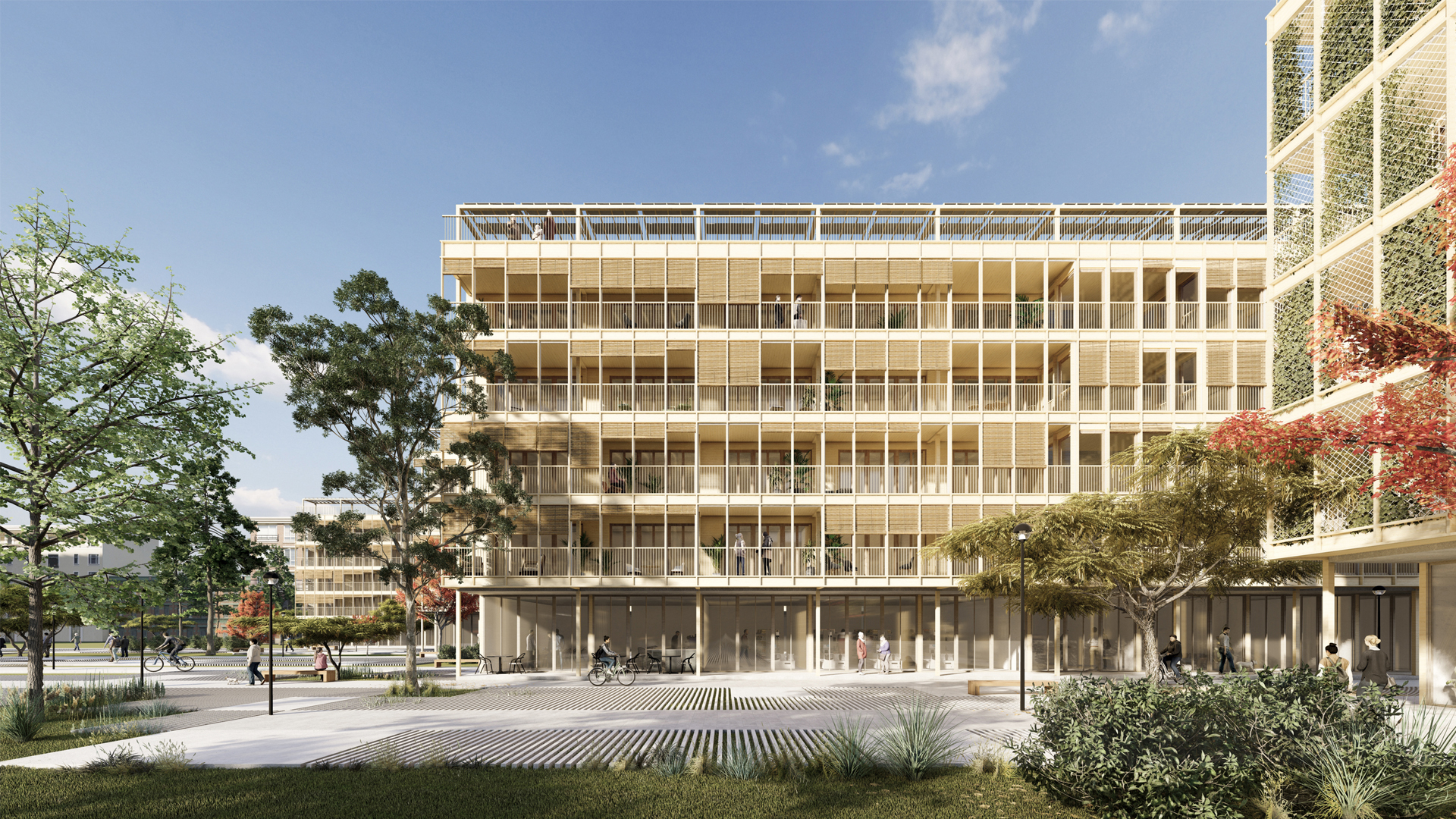

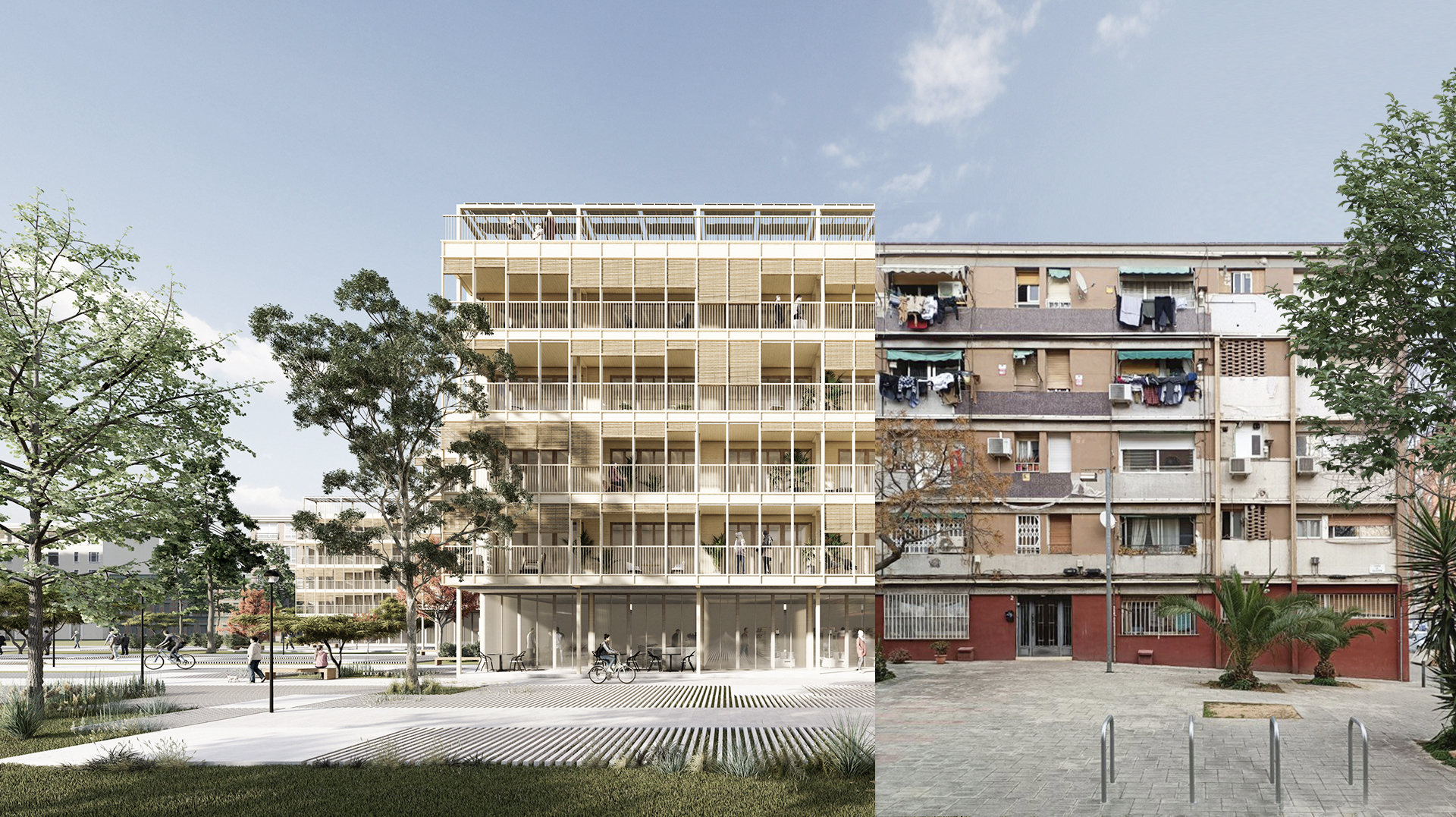

Aligra está concebido para adaptarse a una gran diversidad de situaciones, tanto a escala arquitectónica como a nivel de paisaje urbano. Se han analizado diferentes configuraciones de ampliación de volumen a partir de edificios reales de la ciudad de Barcelona, desde polígonos residenciales hasta fincas del Eixample, pasando por algunos casos menos habituales de edificios no alineados con la calle. Se han considerado y analizado casos de ampliación del espacio privativo de las viviendas, de introducción de galerías, de generación de espacios abiertos privados y colectivos, así como la posibilidad de incluir nuevos núcleos de comunicación vertical.
Las principales características del sistema Aligra son las siguientes:
- Economía de medios. El sistema multicapa, concebido de forma que cada estrato cumple a la vez varias funciones, ofrece el máximo rendimiento de los materiales. Con esta filosofía se han diseñado elementos constructivos polivalentes que pueden combinarse de manera diversa para lograr finalidades diferentes.
- Modularidad. Dimensionalmente, la parte física del sistema está basada en un módulo de 60 cm, una medida muy compatible con los actuales estándares industriales y de transporte. El mismo criterio de composición modular se ha seguido en cuanto a instalaciones, incluida la sensorización y el software que se propone.
- Ligereza. La selección cuidadosa de los materiales y el aprovechamiento óptimo de sus prestaciones permite que el sistema logre grados de ligereza considerablemente superiores a los de las alternativas similares que ofrece el mercado. Esto mejora los procesos de montaje y desmontaje en materia de seguridad, inclusividad y ahorro energético.
- Facilidad de montaje. La combinación de ligereza y modularidad, junto con el uso de uniones reversibles y accesibles, facilita notablemente el montaje y el desmontaje de los elementos constructivos.
- Materiales ecológicos. El sistema prioriza el uso de materiales saludables, renovables, reciclables y reutilizables, principalmente materiales negativos en CO₂, no emisores de COVs, higroscópicos, y materiales que no retengan ni propaguen radiación electromagnética.
- Flexibilidad al proyecto. Al ofrecer una amplia gama de materiales y grosores, el sistema se adapta a situaciones muy diversas, de forma que facilita en gran medida la concepción del proyecto arquitectónico, así como su adaptación a eventuales cambios o, incluso, a la participación de los futuros usuarios.

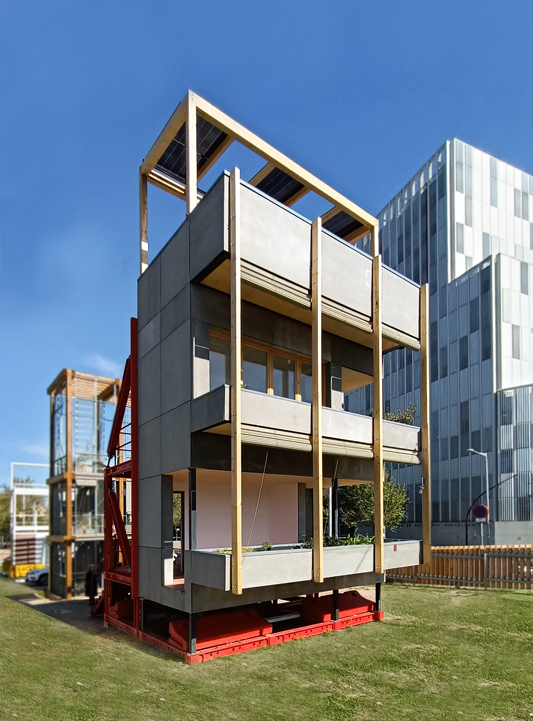

En coherencia con los requerimientos de la convocatoria, la propuesta se estructura a partir de 5 kits, en un sistema sinérgico que busca el mayor rendimiento de sus interconexiones e interacciones.

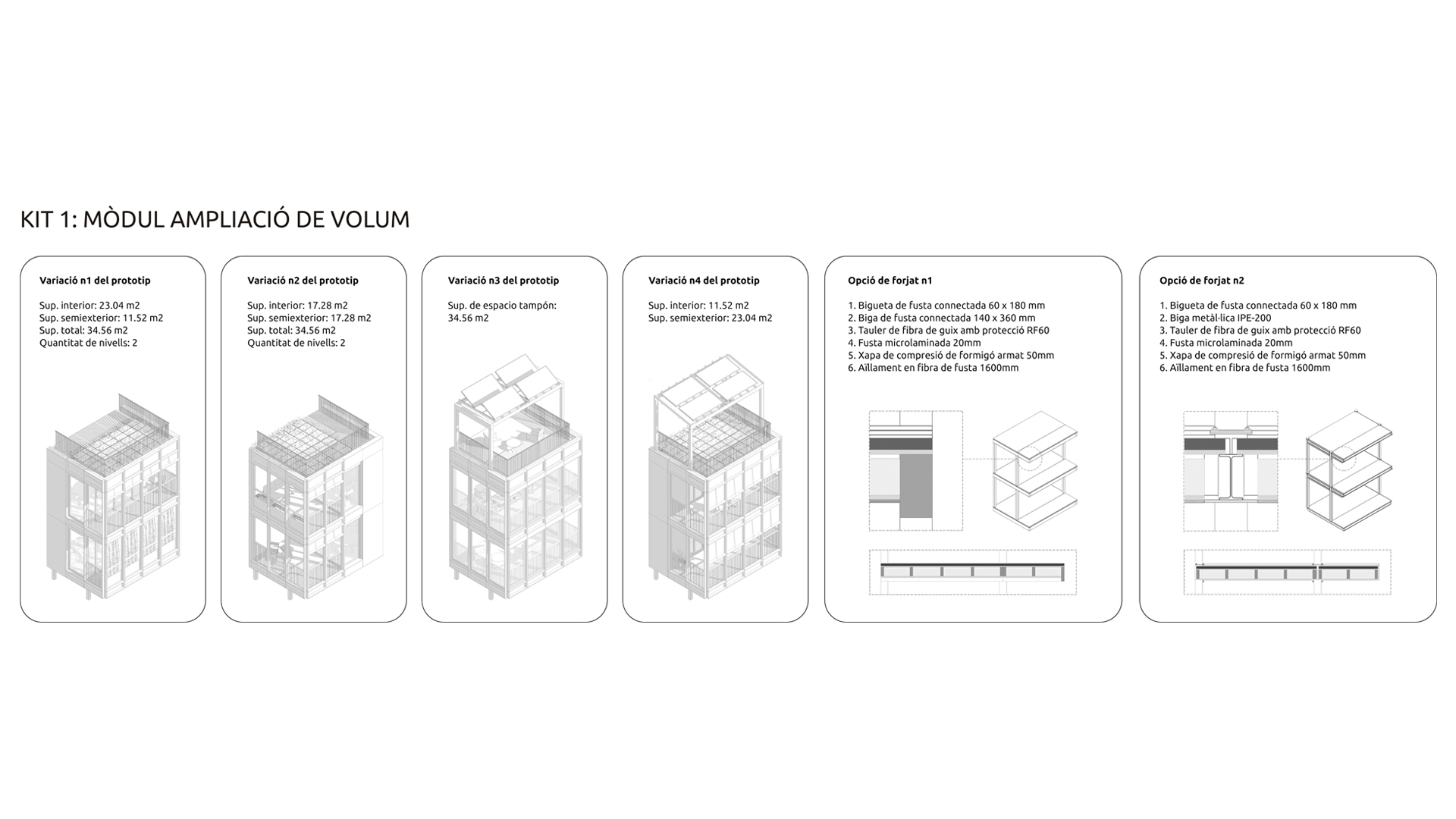

1.Kit de ampliación de volumen

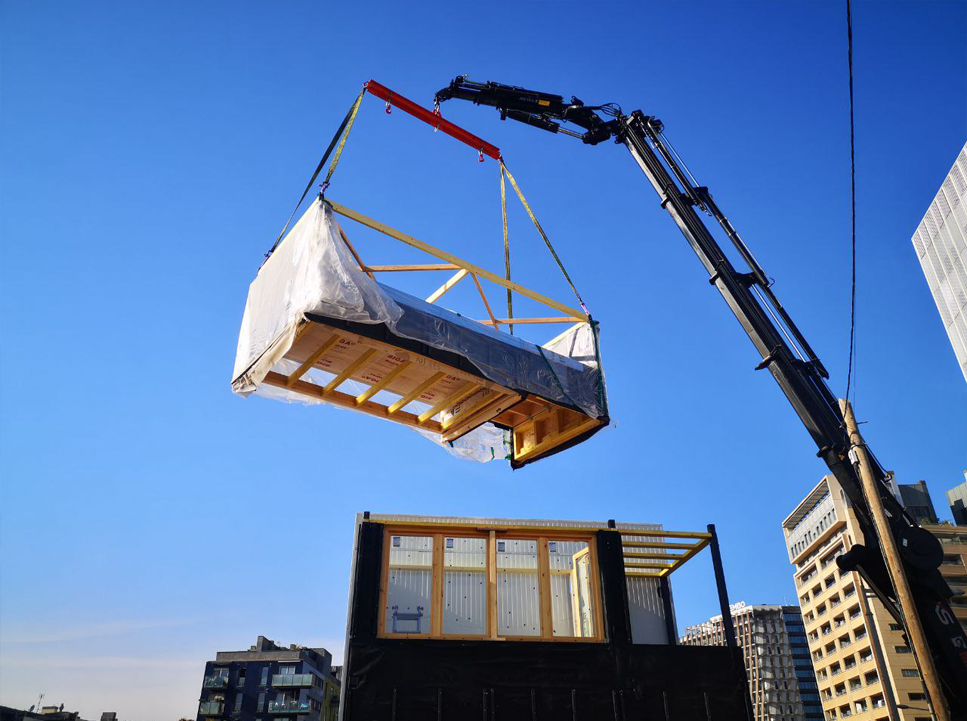

Se trata de un sistema modular bidimensional, ligero y en seco, desmontable y reutilizable, basado principalmente en madera microlaminada. La modulación propuesta permite resolver fácilmente varias medidas de ampliación. El sistema se diferencia de otras soluciones basadas en madera por la reducción del uso de material, en un ejercicio de optimización radical de los recursos mediante el aprovechamiento de las técnicas más avanzadas de la industria de la madera. La combinación de un entramado ligero de madera con una capa de compresión de hormigón armado colaborante permite mejorar a la vez las prestaciones estructurales y acústicas del módulo de forjado.

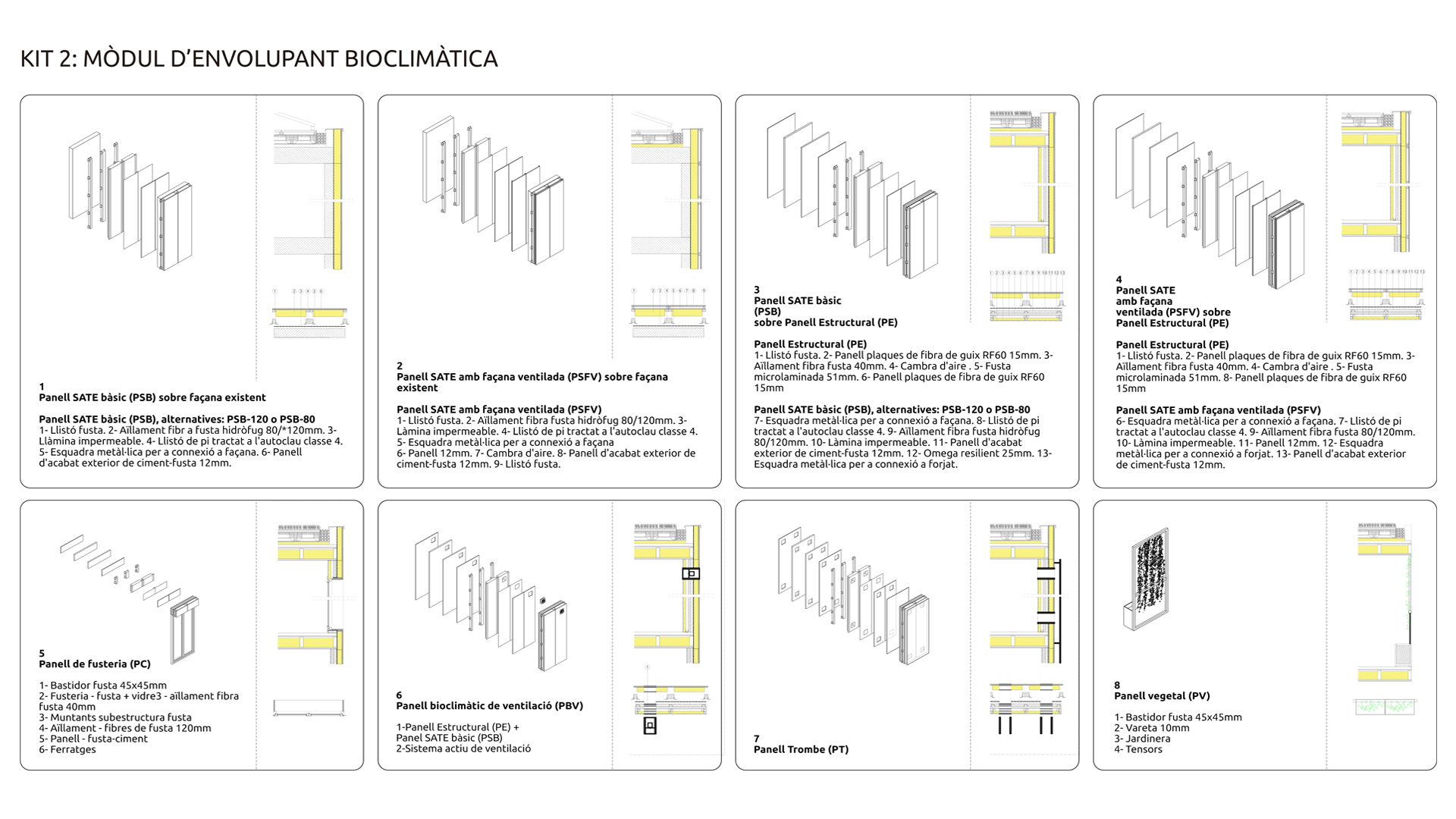

2.Kit de envolvente bioclimática

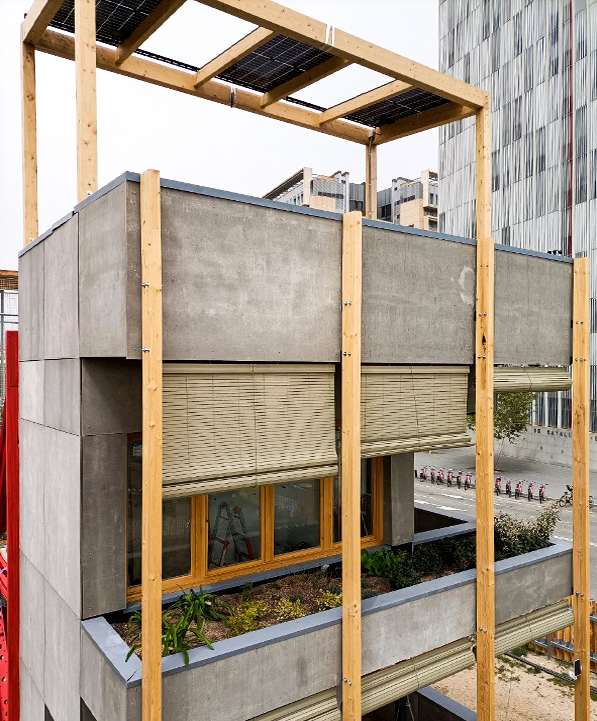

El resultado es un sistema modular con diferentes combinaciones posibles, adaptable, según se agreguen o sustituyan materiales, para obra nueva, rehabilitación, espacios habitables y espacios bioclimáticos. Se diferencia de las alternativas existentes en el mercado por su concepción en seco, reversible y con materiales recuperables. Sistema industrializado off-site, fabricado en taller, diseñado en tecnología BIM y fabricado intermediando CAD-CAM y montado en seco con uniones reversibles.
Además es combinable, en base a una misma modulación y sistemas de anclaje, paneles de cierre y revestimiento diferentes funciones: aislamiento térmico (AT), AT más espacio de almohada térmica o galería bioclimática con generación de aire caliente, AT más ventilación natural con y sin recuperación energética, AT más muro parietodinàmic para la generación de aire caliente y AT más aplacado fotovoltaico para la producción de energía eléctrica renovable. Integrador, a partir de un bastidor estructural y una definición geométrica comunes, diferentes materiales y componentes constructivos existentes en el mercado que pueden tener cabida en el sistema constructivo. Se trata, por lo tanto, de un sistema abierto que puede, mediante el cambio de su configuración, dar respuesta a las características del parque construido, el clima, la normativa y los procesos de construcción habituales en la ciudad de Barcelona pero potencialmente también otros entornos.

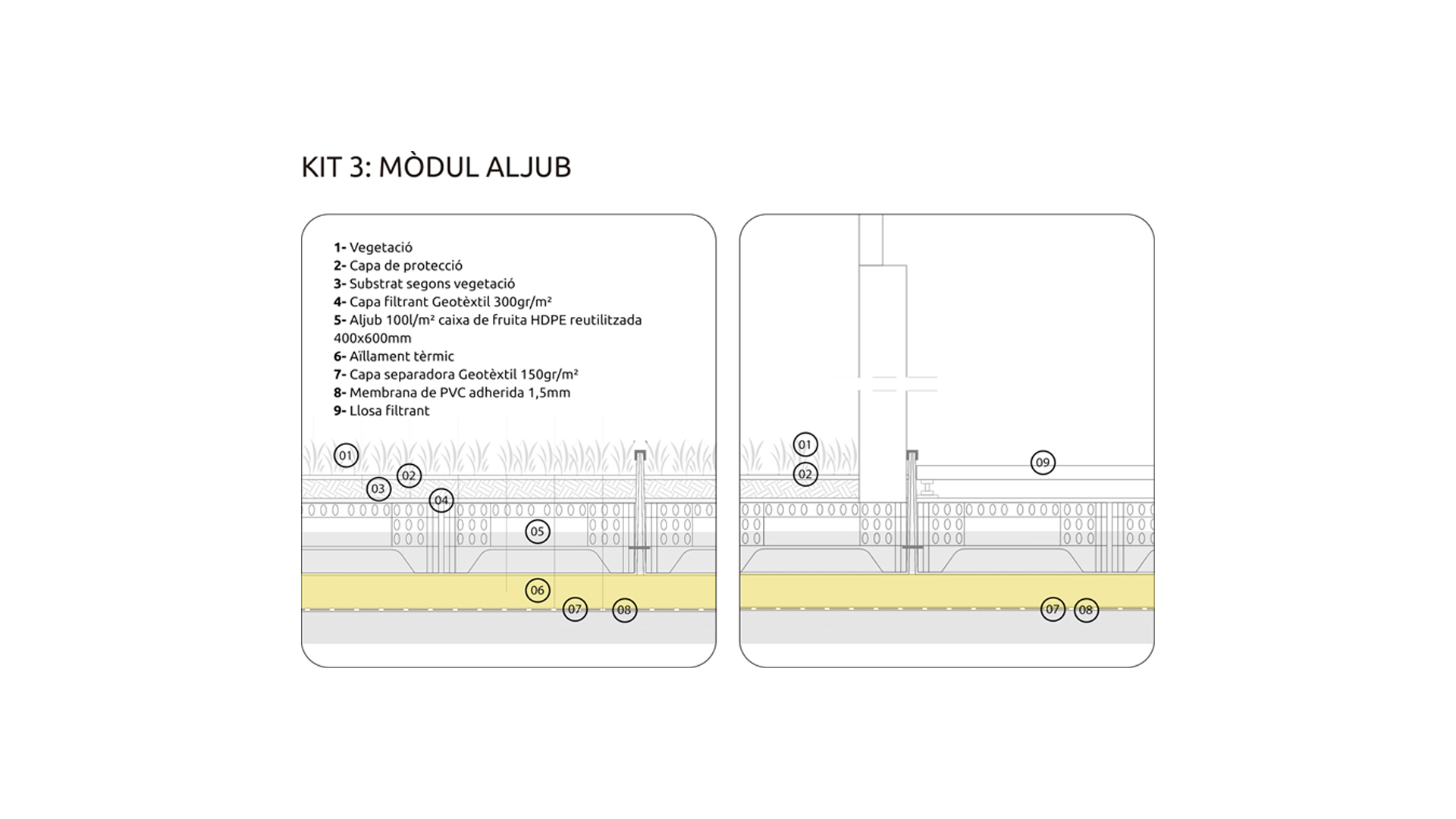

3.Kit aljibe
Este kit está conformado por un sistema bicapa compuesto, que integra una bandeja aljibe estructural que puede soportar dos tipos de capa de acabado superior: una vegetal y otra transitable, sin perjuicio de que en el futuro se puedan desarrollar otros tipos. El agua recuperada por el aljibe sirve para el riego por goteo de la cubierta vegetal y del envolvente vegetal en fachada. En caso de lluvias torrenciales, el sistema desagua hacia los bajantes pluviales cuando llega a su capacidad máxima. El riego por goteo funciona tanto con agua recuperada de lluvia como, en casos de emergencia, con agua de red. Este modo se activa con niveles bajos de agua almacenada en el aljibe o cuando el sensor de calidad del agua da una señal para su renovación. El sistema de emergencia se encarga de rellenar el aljibe hasta conseguir el nivel de agua necesaria para el riego diario. Es monitoreable y ajustable en cantidad y frecuencia de riego por el usuario a través de la app del kit smart building.

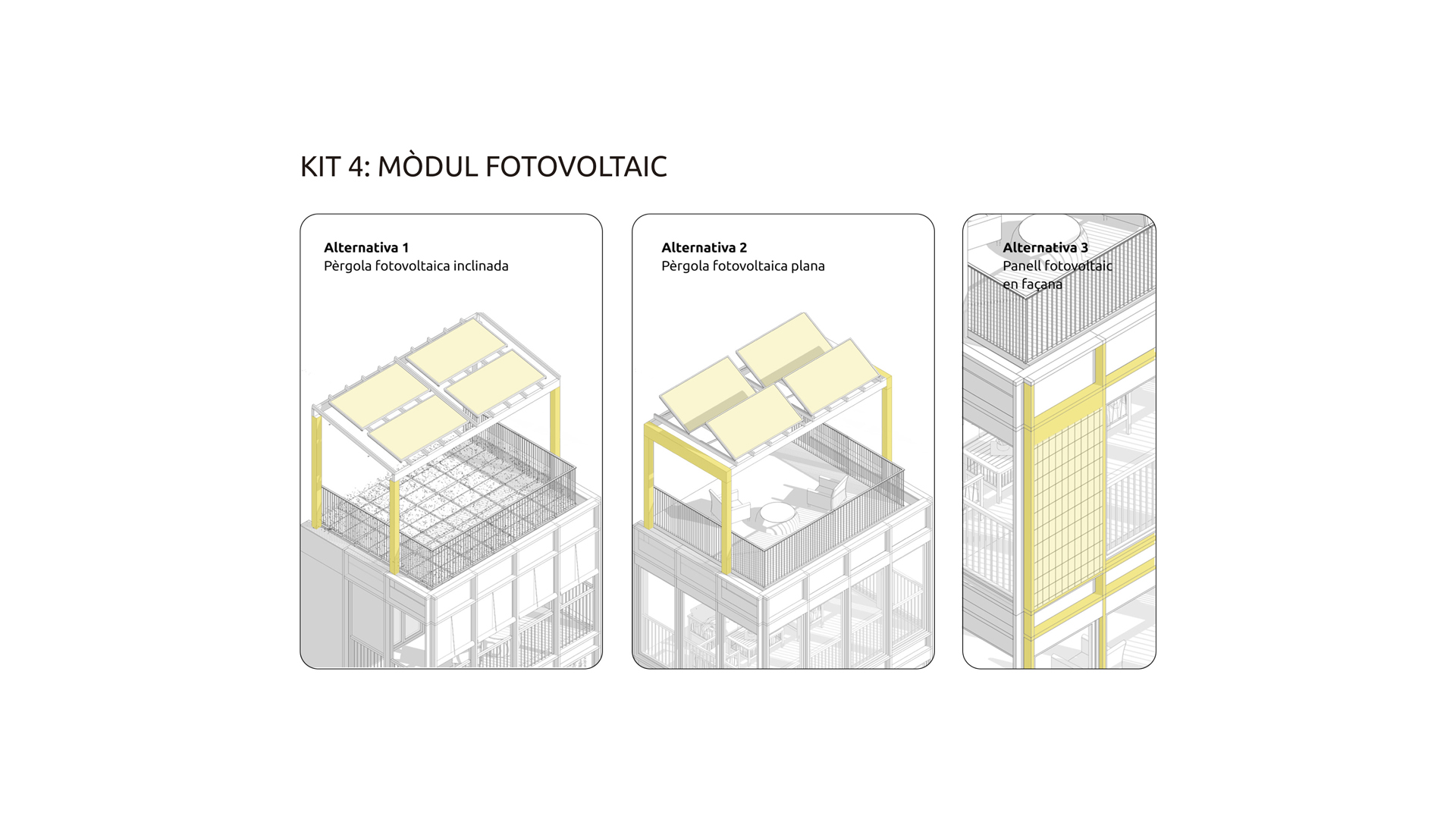

4.Kit fotovoltaico
Es un sistema modular que permitirá la creación de una comunidad energética que podrá llegar a suministrar energía para todo el edificio. Solución completamente integrada que reduce los problemas asociados a la instalación de este tipo de sistemas en edificios de viviendas (espacio, facilidad de instalación, constitución de la comunidad). Cuenta con una pérgola fotovoltaica que permitirá habilitar nuevos espacios sombreados en la cubierta, sin perder superficie disponible.

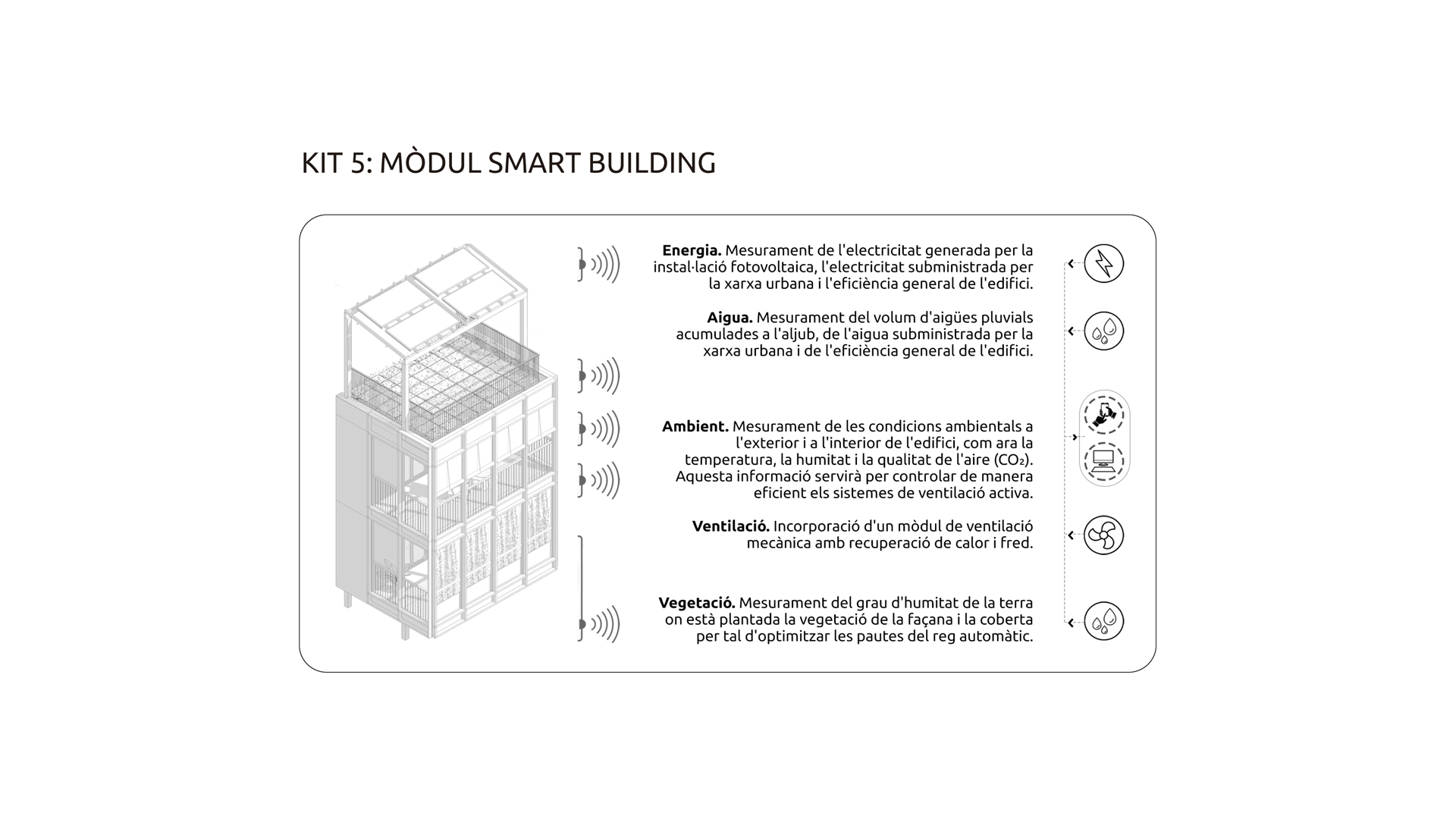

5.Kit Smart building
El kit Smart building asume la monitorización constante de los indicadores aportados por múltiples sensores sobre los rendimientos ambientales, hídricos y energéticos de la piel bioclimática, de las placas fotovoltaicas y del aljibe. Cuando es necesario, también ejecuta mandos automáticos de control de las instalaciones para mejorar estos rendimientos. El kit incluye toda la infraestructura necesaria para asumir estas funciones.
El sistema de monitorización y control utiliza componentes de hardware y software de código abierto. Estos componentes son económicos, fácilmente replicables e incluso de producción propia. Las funciones de control están abiertas a la gamificación, de forma que la comunidad de usuarios pueda adoptar pautas responsables de consumo de agua y energía.
